ZEISS Axiovert 7 – Microscope inversé motorisé pour la culture cellulaire et la fluorescence multi‑canaux
Le ZEISS Axiovert 7, microscope inversé intelligent conçu pour la culture cellulaire, l’imagerie fluorescence multi‑canaux et la recherche sur cellules vivantes. Performances optiques, automatisation avancée et logiciel ZEISS ZEN pour maximiser la productivité scientifique en laboratoire.
Marque : ZEISS
Disponible sur commande
Le ZEISS Axiovert 7 est un microscope inversé motorisé de nouvelle génération, conçu spécifiquement pour les laboratoires de sciences de la vie qui cherchent à allier simplicité d’utilisation, qualité d’image irréprochable et automatisation avancée — le tout dans un encombrement réduit.
1. Introduction : pourquoi l’Axiovert 7 ?
Dans le domaine de la biologie cellulaire et de la recherche en sciences de la vie, les chercheurs font face à un défi permanent : obtenir des images nettes, reproductibles et documentées, tout en se concentrant sur leurs expériences plutôt que sur la manipulation de leur équipement. C’est précisément le problème que le ZEISS Axiovert 7 résout.
Conçu comme le successeur logique de l’Axiovert 5, ce microscope inversé motorisé intègre des automatisations intelligentes, un flux de tâches simplifié et une excellente qualité optique pour accompagner aussi bien les travaux de culture cellulaire de routine que les recherches multidimensionnelles les plus exigeantes. Depuis les simples monocouches cellulaires jusqu’aux organoïdes complexes, l’Axiovert 7 couvre un spectre d’applications particulièrement large.
À retenir : L’Axiovert 7 positionne ZEISS sur le segment des microscopes inversés « intelligents », où ergonomie, automatisation et qualité optique se conjuguent pour maximiser la productivité scientifique sans sacrifier la rigueur des résultats.
2. Une conception pensée pour le laboratoire quotidien
Encombrement réduit, efficacité maximale
Avec un faible encombrement au sein du laboratoire, l’Axiovert 7 s’installe facilement sur les paillasses de taille standard, libérant de l’espace pour les autres équipements. Sa conception compacte ne compromet pas pour autant ses capacités, bien au contraire : le statif accueille une large gamme d’accessoires et d’objectifs.
Platine et mise au point motorisées
Le système est équipé d’une platine motorisée permettant des déplacements précis et reproductibles en XY, ainsi qu’une mise au point motorisée sur l’axe Z. Ces composants motorisés sont la pierre angulaire de l’automatisation : ils permettent de réaliser des acquisitions programmées sur des positions multiples, des piles en Z et des time-lapses prolongés sans intervention humaine.
| Caractéristique | Description |
|---|---|
| Platine motorisée XY | Déplacements précis pour imagerie multi‑positions et numérisation automatisée de lames et plaques multipuits. |
| Mise au point motorisée | Stabilisation automatique de la mise au point pour acquisitions de longue durée sur cellules vivantes. |
| Champ de 23 mm | Large champ d’observation pour visualiser des zones étendues, sections de tissu ou plusieurs puits simultanément. |
| Objectifs 1,25× – 100× | Compatibilité avec une vaste plage de grossissements pour s’adapter à tout type d’échantillon. |
3. Le déclencheur intuitif : acquisition d’image en un geste

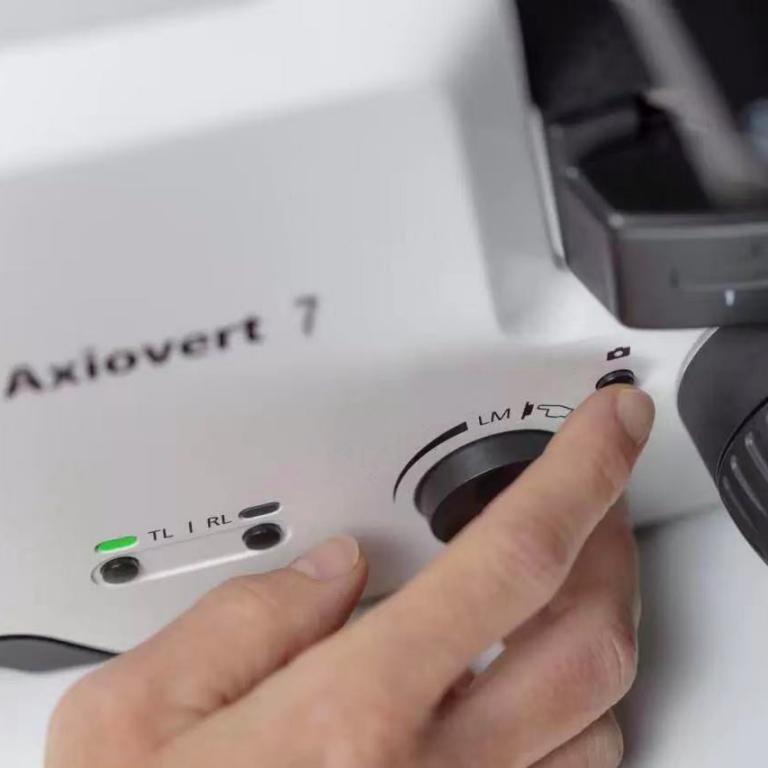

L’une des innovations les plus remarquables de l’Axiovert 7 est son déclencheur intégré au statif. Ce bouton dédié permet à l’utilisateur d’effectuer la mise au point sur son échantillon, puis d’appuyer sur le déclencheur pour obtenir instantanément une image nette et reproductible — sans avoir à interagir avec l’ordinateur.
« Avec Axiovert 7, il vous suffit d’effectuer la mise au point sur votre échantillon et d’appuyer sur le déclencheur du statif pour obtenir instantanément des clichés nets et reproductibles. »
— ZEISS Microscopy, documentation officielle
Enregistrement automatique avec métadonnées
Au-delà de la simple capture, l’Axiovert 7 enregistre automatiquement chaque image avec son échelle et ses métadonnées complètes. Cette fonctionnalité est essentielle pour la traçabilité scientifique : chaque cliché est daté, géolocalisé dans l’échantillon, et associé aux paramètres d’acquisition (objectif, canal, temps d’exposition, etc.).
Superposition automatique des canaux de fluorescence
Lorsque plusieurs canaux de fluorescence sont utilisés, l’instrument réalise automatiquement la superposition des images multi-canaux et les enregistre ensemble, garantissant une cohérence parfaite entre les différents marqueurs. Cette automatisation supprime une étape manuelle fastidieuse et source d’erreurs.
4. Fluorescence multi-canaux et qualité d’image
La fluorescence est au cœur des techniques modernes de biologie cellulaire. L’Axiovert 7 offre des capacités avancées dans ce domaine, associant sources lumineuses performantes, tourelle de fluorescence flexible et logiciel d’analyse.
Tourelle de fluorescence à 6 positions
Le système intègre une tourelle à 6 positions pour les cubes de fluorescence, permettant de passer rapidement d’un canal à l’autre sans manipulation manuelle. Cette architecture offre une grande flexibilité pour les expériences multi-marqueurs complexes.
Éclairage LED : Colibri, Viluma 5 et Viluma 7
L’Axiovert 7 est compatible avec les systèmes d’éclairage LED ZEISS les plus performants :
- ZEISS Colibri — système d’illumination LED modulaire de référence pour la fluorescence haute précision.
- Viluma 5 — unité LED 5 canaux pour des expériences de fluorescence standard multi-couleurs.
- Viluma 7 — extension à 7 canaux pour les applications les plus exigeantes nécessitant de nombreux marqueurs simultanés.
Sectionnement optique numérique et déconvolution
Grâce au logiciel ZEN et à des algorithmes de déconvolution intégrés, l’Axiovert 7 va au-delà de la microscopie à champ large conventionnelle. Le sectionnement optique numérique améliore la résolution sur les axes X, Y et Z, révélant des détails subcellulaires invisibles avec une approche classique. Cela est particulièrement précieux pour visualiser les microtubules, les mitochondries ou d’autres structures intracellulaires fines.
Caméras ZEISS Axiocam
Le système est compatible avec la gamme de caméras Axiocam de ZEISS (monochromes et couleur), optimisées pour la fluorescence, le champ clair et l’imagerie haute résolution. Cette intégration native garantit une qualité d’image optimale et une gestion simplifiée des paramètres d’acquisition.
5. Les méthodes de contraste disponibles
La polyvalence de l’Axiovert 7 se manifeste notamment dans le large éventail de méthodes de contraste qu’il prend en charge, couvrant aussi bien l’observation de cellules vivantes sans marquage que l’analyse de coupes histologiques complexes.
| Méthode | Abréviation | Application principale |
|---|---|---|
| Contraste de phase | PH | Observation de cellules vivantes transparentes sans coloration. Idéal pour le suivi de cultures cellulaires en temps réel. |
| Fluorescence | FL | Visualisation de protéines, organites et structures marquées par fluorochromes. |
| Contraste interférentiel différentiel | DIC | Révèle les variations de densité optique. Excellente profondeur de champ apparente, idéal pour les coupes de tissu. |
| PlasDIC | PlasDIC | Variante DIC adaptée aux récipients plastiques (flasques, boîtes de culture). Particulièrement utile en culture cellulaire standard. |
| Contraste modulé Hoffmann | iHMC | Contraste amélioré pour les cellules épaisses et les organismes dans des contenants plastiques. |
| Polarisation | POL | Analyse de structures biréfringentes, cristaux et fibres ordonnées dans l’échantillon. |
Cette diversité de méthodes de contraste fait de l’Axiovert 7 un instrument polyvalent et évolutif, capable de s’adapter à une grande variété d’échantillons biologiques sans nécessiter de reconfiguration matérielle majeure.
6. Le logiciel ZEISS ZEN : une plateforme d’imagerie complète
Un microscope aussi performant que l’Axiovert 7 n’aurait pas tout son potentiel sans un logiciel à la hauteur. Le ZEISS ZEN est la plateforme logicielle qui orchestre l’ensemble des fonctionnalités du système.
Acquisition multi-dimensionnelle
ZEN permet de programmer et d’exécuter des acquisitions multi-dimensionnelles complexes combinant plusieurs paramètres simultanément :
-
Caractéristique Description Piles en Z Imagerie 3D pour l’acquisition de volumes complets et reconstruction spatiale. Time‑lapse Suivi temporel des cellules vivantes et processus dynamiques. Multi‑canaux Acquisition simultanée de plusieurs marqueurs fluorescents. Multi‑positions Capture automatisée sur différentes zones ou puits. Lames complètes Numérisation intégrale de lames pour une analyse exhaustive. Plaques multipuits Imagerie haute précision sur plaques multipuits pour criblage et tests.
Outils GxP pour les environnements réglementés
Pour les laboratoires soumis à des contraintes réglementaires (pharmaceutique, diagnostic, recherche clinique), ZEN propose une boîte à outils GxP intégrée. Ces outils garantissent la traçabilité, l’intégrité des données et la conformité aux bonnes pratiques de laboratoire (BPL), facilitant les audits et la validation des méthodes.
Déconvolution intégrée
Le module de déconvolution de ZEN améliore automatiquement la netteté des images acquises en fluorescence, en « retirant » mathématiquement le flou optique inhérent à la microscopie à champ large. Le résultat est une image au contraste amélioré et à la résolution axiale optimisée, comparable à ce que l’on obtiendrait avec un microscope confocal, mais avec un débit bien supérieur.
Outils d’analyse clé en main
ZEN embarque des modules d’analyse d’image permettant de quantifier directement les résultats expérimentaux : comptage cellulaire, mesure d’intensité de fluorescence, analyse de colocalisation, génération de cartes de visualisation… Ces outils réduisent la dépendance à des logiciels tiers et accélèrent la chaîne analytique de bout en bout.
7. Applications typiques en sciences de la vie
L’Axiovert 7 est conçu pour couvrir un spectre d’applications particulièrement large, ce qui en fait un investissement rentable pour les laboratoires aux multiples axes de recherche.
| Application | Description |
|---|---|
| Culture cellulaire | Évaluation et documentation de l’état des cultures cellulaires en contraste de phase, DIC, PlasDIC ou iHMC. Observation facilitée au travers des récipients plastiques grâce aux objectifs à longue distance de travail. |
| Fluorescence | Visualisation de structures cellulaires infimes avec fluorescence multi‑canaux et sectionnement optique numérique. Résolution améliorée sur X, Y et Z pour des détails invisibles en champ large conventionnel. |
| Histologie | Imagerie de coupes de tissu avec profondeur de champ étendue, numérisation panoramique et lames complètes. Analyses spatiales quantitatives pour la recherche en pathologie. |
| Modèles 3D | Étude de sphéroïdes, organoïdes et modèles « organe sur puce » dans des conditions stables grâce à l’imagerie time‑lapse automatisée sur de longues durées. |
| Criblage | Imagerie et analyse automatisées de plaques multipuits. Résultats visualisés sous forme de cartes d’intensité de fluorescence sans intervention constante de l’opérateur. |
| Cellules vivantes | Suivi de processus biologiques dynamiques (division, migration, signalisation) sur de longues périodes grâce à la stabilisation automatique de la mise au point. |
Cellule Cos-7 Tubuline (jaune) et mitochondries (violet).
8. Modularité et évolutivité du système
L’un des arguments les plus convaincants en faveur de l’Axiovert 7 est sa philosophie modulaire. Dans un contexte budgétaire où les laboratoires doivent planifier leurs investissements sur plusieurs années, disposer d’un système évolutif est un avantage considérable.
Un équipement qui évolue avec vos besoins
L’Axiovert 7 peut être configuré progressivement. Un laboratoire peut commencer avec une configuration de base pour la culture cellulaire de routine, puis ajouter des modules au fur et à mesure que ses besoins de recherche se diversifient : incubateur sur platine pour les cellules vivantes, unités d’éclairage supplémentaires, caméras spécialisées, etc.
Logiciel évolutif et interfaces complètes
De la même manière, le logiciel ZEN propose différents niveaux de licences et de modules complémentaires. Les interfaces ouvertes permettent l’intégration avec des pipelines d’analyse d’image tiers, des systèmes de gestion de données laboratoire (LIMS) et des outils d’intelligence artificielle pour l’analyse avancée d’images.
Compatibilité avec l’écosystème ZEISS
L’Axiovert 7 s’inscrit dans l’écosystème plus large de ZEISS Microscopy. Ses données sont compatibles avec les autres plateformes ZEISS, facilitant la migration vers des systèmes plus avancés (comme l’Axio Observer) lorsque les besoins l’exigent, sans perte des protocoles et données accumulés.
9. Caractéristiques techniques récapitulatives
Voici un récapitulatif des principales spécifications techniques de l’Axiovert 7 :
| Caractéristique | Description |
|---|---|
| Type d’instrument | Microscope inversé motorisé |
| Champ d’observation | 23 mm |
| Plage de grossissement | 1,25× à 100× |
| Méthodes de contraste | PH, FL, DIC, PlasDIC, iHMC, POL |
| Tourelle fluorescence | 6 positions |
| Sources lumineuses | ZEISS Colibri, Viluma 5, Viluma 7 |
| Platine | Motorisée XY |
| Mise au point | Motorisée Z |
| Caméras compatibles | ZEISS Axiocam (monochromes et couleur) |
| Logiciel | ZEISS ZEN (acquisition, analyse, déconvolution) |
| Conformité | Compatible GxP |
| Imagerie 3D | Piles en Z, sectionnement optique numérique |
| Imagerie temporelle | Time‑lapse automatisé |
| Automatisation | Numérisation de lames et plaques multipuits |
Questions fréquentes sur le ZEISS Axiovert 7
- À quoi sert le ZEISS Axiovert 7 ?
L’Axiovert 7 est un microscope inversé motorisé polyvalent, idéal pour la culture cellulaire 2D et 3D, la fluorescence multi-canaux, l’observation de cellules vivantes, l’analyse de tissus et les expériences multi-dimensionnelles en sciences de la vie. Il est particulièrement adapté aux laboratoires qui cherchent à automatiser et standardiser leurs flux d’imagerie.
- L’Axiovert 7 est-il adapté à l’imagerie de cellules vivantes sur de longues durées ?
Oui. Grâce à la stabilisation automatisée de la mise au point et à son intégration avec des systèmes de contrôle environnemental (incubateurs sur platine), l’Axiovert 7 est parfaitement adapté aux expériences de time-lapse prolongées, permettant de suivre des processus biologiques sur plusieurs heures ou plusieurs jours.
- Peut-on réaliser une numérisation de lames complètes avec l’Axiovert 7 ?
Oui. Avec sa platine motorisée et le logiciel ZEN, l’Axiovert 7 permet d’automatiser la numérisation de lames histologiques complètes, avec une cartographie précise de la mise au point pour les grandes sections de tissus. Cette fonctionnalité est particulièrement utile en pathologie et en recherche translationnelle.
- Quelles sont les différences entre l’Axiovert 7 et l’Axiovert 5 ?
L’Axiovert 7 représente une évolution de la gamme avec des automatisations plus poussées, un champ d’observation élargi à 23 mm, une meilleure intégration logicielle (ZEN avec outils GxP), et une architecture encore plus modulaire. Il est destiné aux laboratoires avec des besoins de recherche plus complexes, tandis que l’Axiovert 5 reste un excellent choix pour des applications de routine plus simples.
- Le système est-il compatible avec des contenants plastiques de culture cellulaire ?
Absolument. Grâce aux techniques de contraste PlasDIC et iHMC, ainsi qu’aux objectifs à longue distance de travail, l’Axiovert 7 offre d’excellentes images au travers des parois en plastique des flasques, boîtes de Petri, plaques multipuits et autres récipients de culture standard.
- L’Axiovert 7 est-il utilisable dans un environnement GxP (pharmaceutique) ?
Oui. Le logiciel ZEN intègre une boîte à outils GxP dédiée pour les environnements réglementés, offrant les fonctionnalités de traçabilité, gestion des utilisateurs, audit trails et validation des méthodes nécessaires dans les laboratoires pharmaceutiques et de diagnostic.
l’Axiovert 7, un investissement stratégique pour les sciences de la vie
Le ZEISS Axiovert 7 s’impose comme un outil de référence pour les laboratoires de sciences de la vie qui souhaitent franchir un cap dans leur productivité et la qualité de leurs données d’imagerie. En combinant une ergonomie soignée (déclencheur intuitif, encombrement réduit), des capacités techniques avancées (fluorescence multi-canaux, piles en Z, time-lapse automatisé) et une plateforme logicielle complète (ZEN avec modules GxP), il offre un rapport valeur/investissement particulièrement attractif.
Sa modularité en fait un partenaire durable : le système grandit avec le laboratoire, s’adaptant à l’évolution des questions scientifiques et des besoins applicatifs. Que vous soyez en train de caractériser des lignées cellulaires, d’étudier des organoïdes complexes ou de réaliser des criblages à haut débit, l’Axiovert 7 est conçu pour être à la hauteur de vos ambitions scientifiques.
Pour les équipes qui cherchent à standardiser leur imagerie, améliorer la reproductibilité de leurs expériences et libérer du temps précieux pour la science plutôt que pour la technique, l’Axiovert 7 représente une évolution naturelle et stratégique de leur parc instrumental.
