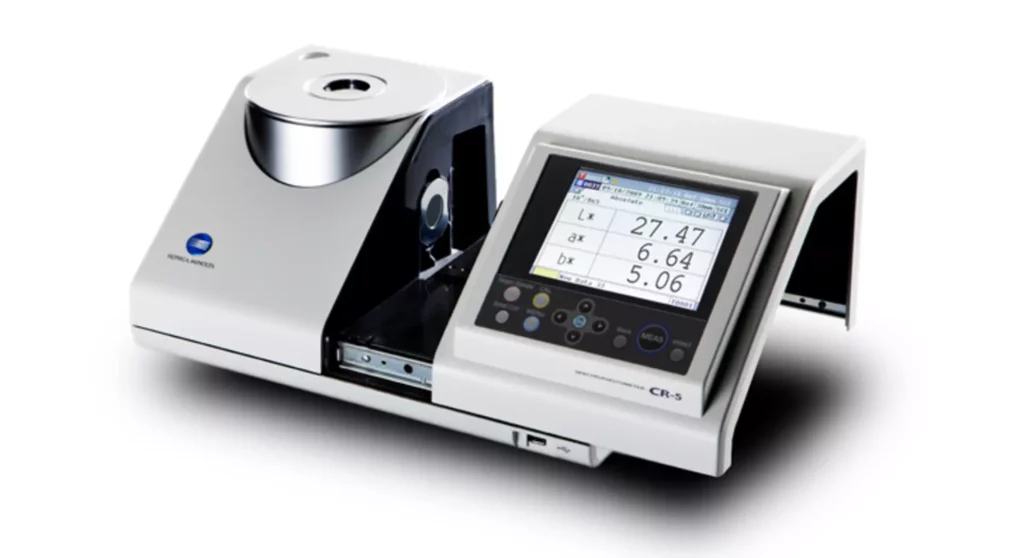

CR-5
Colorimètre de table basé sur le CM-5, le chromamètre CR-5 offre un excellent rapport prix/performances, en particulier pour les mesures de contrôle qualité des liquides. Comme le CM-5, le CR-5 peut fonctionner indépendamment d'un PC et dispose d'un écran couleur pour une plus grande facilité d'utilisation.
Instrument de table avec ouverture de mesure sur la face supérieure
Colorimètre à base spectrale
Géométrie de:8°
Réflexion & Transmission
Fonctionnement en autonome ou avec un logiciel PC
3 ouvertures de mesure SAV / MAV / LAV
- Référence (UGS)
- CR-5
- Disponibilité
- Sur commande
- Domaines
- Automobile et aéronautique, Pétrole et gaz, Recherche scientifique
- Familles
- Instruments de laboratoires
- Prix
- sur devis
L’équipement rejoint Mon devis, à envoyer en une fois avec vos autres équipements.
Une question sur cet équipement ? +216 74 407 194 · [email protected]
Description
Colorimètre de table CR-5
Le CR-5 est un colorimètre de table basé sur le spectrophotomètre CM-5. Extrèmement polyvalent, il convient parfaitement aux mesures de contrôle de la qualité des couleurs des échantillons solides, granuleux et liquides, que ce soit en mode réflexion (échantillons opaques) ou en mode transmission (échantillons transparents ou translucides).
Le concept d’ouverture de mesure en mode réflexion sur la face supérieure de l’instrument, facilement configurable à Ø3, Ø8 ou Ø30 mm, permet de mesurer pratiquement tous les échantillons, soit directement, soit dans des boîtes de Petri. La grande chambre de transmission mesure les échantillons liquides dans des cuvettes de 2, 10 ou 20 mm (en fonction de l'échantillon) ou les solides translucides. Le CR-5 présente la même simplicité d'utilisation que le CM-5, mais ne mesure que les données de couleur tristimulus afin d'offrir un rapport prix/performance inégalé pour les mesures de contrôle de qualité. En fonction des besoins de l'utilisateur, le CR-5 peut être configuré pour effectuer des évaluations simples de type "accepté/alerte/refusé" d'échantillons sur la base de cibles et de tolérances préconfigurées.
Le CR-5 travaille en autonomie totale grâce à son logiciel interne de contrôle colorimétrique et son large écran couleur. Il offre les principaux systèmes colorimétriques, y compris les indices spécifiques de l'industrie pour mesurer les liquides transparents tels que Gardner, Hazen/APHA/PtCo, Iodine, Pharmacopée Européenne et Pharmacopée US. En combinaison avec le logiciel SpectraMagic™ NX2, la mesure de Haze et d’autres indices supplémentaires, des personnalisations d'utilisateurs et des options étendues pour le stockage, le rapport et la communication des données colorimétriques sont disponibles.
Le CR-5 simplifie les tâches quotidiennes de mesure de la couleur et minimise le risque d'erreur de l'opérateur grâce à son interface utilisateur simple et conviviale. D'autres fonctions centrées sur l'utilisateur, telles que l'étalonnage automatique, l'assistant de l'opérateur et sept langues d'utilisation, réduisent la formation et les processus nécessaires pour obtenir des données cohérentes et précises de la couleur.
- Spécifications
| Système d'éclairage/observation | Mode réflexion | de:8° (éclairage diffus / détection à 8°, réflexion spéculaire exclue SCE)
En accord avec les normes CIE No. 15, ISO 7724/1, ASTM E 1164, DIN 5033 Partie 7, et JIS Z 8722 (Condition c) |
| Mode transmission | di:180° (éclairage diffuse : détection à 180°) | |
| Sphère d’intégration | Ø152mm | |
| Détecteur | Double matrice de photodiodes au silicium | |
| Séparation spectrale | Réseau holographique plan | |
| Source lumineuse | Lampe à arc xénon pulsé | |
| Durée de la mesure | Environ 1 s (pour afficher); Intervalle de mesure : environ 3 s | |
| Zone de mesure / d’éclairage | Mode réflexion | Masques interchangeables et focus ajustable.
LAV: Ø30mm/Ø36mm; MAV (optionnel): Ø8mm/Ø11mm; SAV (optionnel): Ø3mm/Ø6mm |
| Mode transmission | Ø20mm | |
| Répétabilité | Chromaticité : ΔE*ab inférieur à 0.04 (écart-type)
* Après avoir calibré l’appareil, 30 mesures d’une céramique blanche à 10 secondes d’intervalle |
|
| Accord inter-instrument | ΔE*ab inférieur à 0.15 (typique)
(Moyenne de 12 céramiques colorées BCRA Series II en comparaison avec les données d’un appareil de référence, à 23°) |
|
| Chambre de mesure en mode transmission | Pas de limite latérale (largeur); Epaisseur maximum : 60mm Un support optionnel pour maintenir l’échantillon ou la cuvette contenant l’échantillon peut être installé | |
| Ecran | Ecran TFT couleur LCD, 140mm (5.7pouces) | |
| Langue | Anglais, Japonais, Allemand, Français, Italien, Espagnol, Chinois simplifié | |
| Calibrage du blanc | Calibrage automatique du blanc (mode réflexion) ou du 100% (mode transmission) sur céramique blanche interne
(Non disponible lors de l’utilisation de boite de pétri ou de cuvette à faces parallèles) |
|
| Interfaces | USB 1.1 (connecteur pour PC ; connecteur pour clef USB); RS-232C standard (connecteur pour imprimante sérielle) | |
| Observateur | Observateur CIE 1932 (2°) et observateur CIE 1964 (10°) | |
| Illuminant | C, D65 | |
| Mode d’affichage | Valeurs colorimétriques, écarts colorimétriques, graphique d’écarts; message d’acceptation/rejet; vignette pseudo couleur; message tendance colorée | |
| Expression des résultats | L*a*b*, L*C*h, Hunter Lab, Yxy, XYZ, Munsell, et écarts respectifs (sauf Munsell) | |
| Indice | WI (ASTM E 313-73, ASTM E 313-96); YI (ASTM E 313-73, ASTM E 313-96, ASTM D 1925); ISO Brightness (blancheur ISO), B (ASTM E 313-73) ; Gardner, Iodine, Hazen (APHA/PtCo), Pharmacopée Européenne, Pharmacopée US | |
| Equation d’écart chromatique | ΔE*ab (CIE 1976), ΔE*94 (CIE 1994), ΔE00 (CIE 2000), ΔE (Hunter), CMC (l: c) | |
| Critère d’évaluation | Les tolérances sont applicables aux données colorimétriques (sauf Munsell), aux données d’écarts ou aux indices | |
| Capacité de mémorisation | Echantillons: 4000 mesures. Références: 1000 mesures | |
| Mémorisation sur clef USB | Sauvegarde des composantes XYZ des références et des échantillons. Sauvegarde et lecture des conditions de mesure
(les clefs USB dont la sécurité est activée ne peuvent pas être utilisées) |
|
| Alimentation | Adaptateur secteur AC 100 à 240 V, 50/60 Hz (adaptateur secteur spécifique)) | |
| Dimensions (L × H × P) | Couvercle coulissant fermé : 385 × 192 × 261mm
Couvercle coulissant ouvert : 475 × 192 × 261mm |
|
| Poids | Environ 5.8 kg | |
| Conditions d’utilisation | Température: 13 - 33°C ; Humidité: inférieure à 85% (à 35°C) sans condensation | |
| Conditions de stockage | Température: 0 - 40°C ; Humidité: inférieure à 85% (à 35°C) sans condensation | |
-
NB:
- Les spécifications peuvent être modifiées sans préavis.
- Les noms de sociétés et de produits sont des marques commerciales ou des marques déposées de leurs sociétés respectives.
- Pour toute question concernant les spécifications, veuillez contacter votre représentant Konica Minolta.
Fonctionnalités
- Polyvalence extrême pour un très vaste champ d’applications
Avec son concept unique et épaulé d’une large gamme d'accessoires conçus pour maximiser la répétabilité et la facilité d'utilisation, le CR-5 peut mesurer la couleur de pratiquement tous les échantillons sous forme solide, granuleuse ou liquide.
- Large écran couleur LCD
Le grand écran couleur LCD est facile à lire, améliore considérablement l'expérience de l'utilisateur et peut afficher les données de mesure sous forme numérique, graphique ou même simplement sous forme d'évaluations ACCEPTE/REFUSE.
- Assistant de configuration étape par étape
L'assistant affiche des indications à l'écran pour guider l'utilisateur dans la configuration de l'instrument et le processus de mesure.
- Port USB de stockage des données et des paramètres de configuration
Les configurations individuelles des utilisateurs ainsi que les données relatives aux mesures et aux références peuvent être facilement stockées sur une clé USB afin de permettre une utilisation multi-utilisateurs.
- Accessoires optionnels
|
Support CM-A198 de cuvettes (type macro) Utilisé en mode transmission. Support CM-A198 de cuvettes (type macro) de largeur 12.5mm. Ce support est adapté aux cuvettes dont le trajet optique est de 10, 20 ou 50mm. Code: A168704 |
|
Support CM-A96 de cuvettes ou d’échantillons Utilisé en mode transmission et placé de préférence du côté de la sphère d’intégration. Pour un positionnement précis des plaques transparentes, des films ou autres échantillons transparents. Lors de la mesure de liquides transparents, pour le maintien et le centrage des cuvettes à faces parallèles en verre CM-A97 (trajet optique 2mm), CM-A98 (trajet optique 10mm), CM-A99 (trajet optique 20mm), les cuvettes à usage unique CM-A130 (trajet optique 2mm), CM-A131 (trajet optique 10mm) et CM-A132 (trajet optique 20mm) ou la cuvette à circulation CM-A508 (trajet optique 10mm). Code: 1864-708 |
|
Complément de fixation CM-A199 pour CM-A96 Adaptateur nécessaire lorsque le support CM-A96 est place du côté du détecteur. Code: A168705 |
|
Plaque CM-A213 de calibrage du zéro La plaque CM-A213 est requise pour effectuer le calibrage du zéro lorsque l’instrument est configuré en mode transmission. Cette plaque recouverte d’un matériau noir mat permet de bloquer le faisceau lumineux. Code: A168717 |
|
Cuvette en verre CM-A97 à faces parallèles, 50x38mm, trajet optique 2mm Cuvette en verre optique à faces parallèles dont le trajet optique est de 2mm. Cuvette conseillée pour réaliser des mesures précises en mode transmission de liquides transparents. Ce trajet optique est parfait pour les liquides dont la densité optique est élevée. Code: 1864-709 |
|
Cuvette en verre CM-A98 à faces parallèles, 50x38mm, trajet optique 10mm Cuvette en verre optique à faces parallèles dont le trajet optique est de 10mm. Cuvette conseillée pour réaliser des mesures précises en mode transmission de liquides transparents. Ce trajet optique est parfait pour les liquides dont la densité optique est moyenne. Code: 1864-710 |
|
Cuvette en verre CM-A99 à faces parallèles, 50x38mm, trajet optique 20mm Cuvette en verre optique à faces parallèles dont le trajet optique est de 20mm. Cuvette conseillée pour réaliser des mesures précises en mode transmission de liquides transparents. Ce trajet optique est parfait pour les liquides dont la densité optique est faible. Code: 1864-711 |
|
Lot de cuvettes CM-A130 à usage unique et faces parallèles, 50x38mm, trajet optique 2mm Lot de 100 cuvettes en matière plastique PMMA à faces parallèles dont le trajet optique est de 2mm. A usage unique, ce type de cuvette est conseillé pour réaliser des mesures en mode transmission de liquides aqueux. Ce trajet optique est parfait pour les liquides dont la densité optique est élevée. Code: 1870-715 |
|
Lot de cuvettes CM-A131 à usage unique et faces parallèles, 50x38mm, trajet optique 10mm Lot de 100 cuvettes en matière plastique PMMA à faces parallèles dont le trajet optique est de 10mm. A usage unique, ce type de cuvette est conseillé pour réaliser des mesures en mode transmission de liquides aqueux. Ce trajet optique est parfait pour les liquides dont la densité optique est moyenne. Code: 1870-716 |
|
Lot de cuvettes CM-A132 à usage unique et faces parallèles, 50x38mm, trajet optique 20mm Lot de 100 cuvettes en matière plastique PMMA à faces parallèles dont le trajet optique est de 20mm. A usage unique, ce type de cuvette est conseillé pour réaliser des mesures en mode transmission de liquides aqueux. Ce trajet optique est parfait pour les liquides dont la densité optique est faible. Code: 1870-717 |
|
Cuvette à circulation CM-A508, 50x38mm, trajet optique 10mm Cuvette en verre optique à faces parallèles dont le trajet optique est de 10mm. Le liquide circule en continu dans cette cuvette qui est conseillée pour réaliser des mesures précises en mode transmission de liquides transparents. La pression maximum admissible est 0,8 bars. Le format de cette cuvette est adapté au support CM-A96. Code: 9970-237 |
|
Cible CM-A195 pour mesure Ø3mm Cible pour mesure de Ø6 mm et Ø3 mm. Adaptée à la mesure de petits échantillons ou d’une petite zone sur un échantillon. Code: A168-701 |
|
Cible CM-A196 pour mesure Ø8mm Cible pour mesure de Ø11 mm et Ø8 mm. Adaptée à la mesure d’échantillons de taille moyenne ou d’une zone limitée de l’échantillon. Code: A168-702 |
|
Miroir de visée CM-A202 Le miroir peut être positionné dans le compartiment de mesure en mode transmission afin de permettre le contrôle du positionnement de l’échantillon avant sa mesure en mode réflexion. Code: A168-708 |
|
Cible CM-A203 pour mesure avec boite de pétri Ø45 mm Cible spécifique utilisée pour un positionnement précis des boites de pétri CM-A128, CM-30 et CM-50. Code: A168-709 |
|
Cuvette CM-A128 type boite de pétri Ø45 x 17 mm Boite de pétri dont le fond est en verre optique pour les mesures en mode réflexion de pâtes, poudres, granulés, produits humides ou liquides opaques. Le diamètre de la cuvette CM-A128 est de 45 mm, sa hauteur est de 15mm. Sa dimension est adaptée au masque CM-A203. Code: 1870-712 |
|
Cuvette CM 50 type boite de pétri Ø45 mm / 52mm Boite de pétri dont le fond est en verre optique pour les mesures en mode réflexion de pâtes, poudres, granulés, produits humides ou liquides opaques. Le diamètre de la cuvette CM-50 est de 45 mm, sa hauteur est de 50 mm. Sa dimension est adaptée au masque CM-A203. Code: 1870-900 |
|
Cuvette CR-A502 type boite de pétri Ø60mm / 40mm Boite de pétri dont le fond est en verre optique pour les mesures en mode réflexion de pâtes, poudres, granulés, produits humides ou liquides opaques. Le diamètre de la cuvette CR-A502 est de 60 mm, sa hauteur est de 38 mm. Code: 9970-220 |
|
Cuvette CR-A506 type boite de pétri Ø60mm / 60mm Boite de pétri dont le fond est en verre optique pour les mesures en mode réflexion de pâtes, poudres, granulés, produits humides ou liquides opaques. Le diamètre de la cuvette CR-A506 est de 60mm, sa hauteur est de 58mm. Code: B027166 |
|
Cuvette CR-A504 type boite de pétri Ø34mm / 35mm Boite de pétri dont le fond est en verre optique pour les mesures en mode réflexion de pâtes, poudres, granulés, produits humides ou liquides opaques. Le diamètre de la cuvette CR-A504 est de 34mm, sa hauteur est de 35mm. Code: 9970-216 |
|
Etalon blanc de calibrage CM-A210 Etalon blanc pour réaliser le calibrage manuellement (à la place du calibrage automatique avec l’étalon blanc interne). L’étalon blanc CM-A210 est fourni avec un cédérom contenant les valeurs de calibrage et un logiciel pour PC permettant de charger les données de calibrage vers la mémoire du CM-5. Code: A168-700 |
|
CM-A212 Verre de calibrage Ø45mm Plaque de verre optique ayant les mêmes caractéristiques optiques que le fond de la boîte de pétri CM-A128. En association avec l’étalon CM-A210, cette plaque est recommandée pour calibrer manuellement l’instrument (à la place du calibrage automatique avec l’étalon blanc interne) lorsqu’une boite de pétri est utilisée pour effectuer les mesures. Code: A168-716 |
|
Mallette CM-A193 pour accessoires Mallette destinée au rangement des accessoires de l’appareil lorsqu’ils ne sont pas utilisés. Code: A168-603 |
|
Support CM-A520 pour mesure de préforme PET positionnée horizontalement Le support CM-A520 pour mesure de préformes PET transparentes permet un positionnement précis dans la chambre de transmission de l’instrument. Le rail horizontal permet la translation de la préforme pour effectuer la mesure. Cet accessoire n'est pas recommandé lorsque la mesure en mode réflexion est aussi faite avec l'instrument CR-5. Risque de casse de la trappe à spéculaire si cet accessoire n'est pas retiré. Code: 9970-216 |
|
Bague de centrage CM-A519 (pour boite de pétri Ø60mm) En mode réflexion, cette bague permet de parfaitement centrer la boite de pétri. Code: B027165 |
|
Boitier noir de calibrage CM-A124 en mode réflexion Assure le calibrage correct du zéro en mode réflexion. Ce boitier évite que la lumière ambiante ne pénètre et atteigne le détecteur pendant le calibrage du zéro de l’instrument. Code: 1870-704 |
Logiciel d'analyse des couleurs SpectraMagic™ NX2
SpectraMagic™ NX2 est le logiciel de données couleurs numériques de Konica Minolta, qui aide les opérateurs à mesurer, comparer, stocker, analyser et communiquer les données numériques de couleur.
Le logiciel est doté d'une fonction de modèles de contrôle qualité qui aide à contrôler le processus de mesure et de reporting, minimisant ainsi les risques d'erreurs de la part de l'opérateur.
Les données sont présentées dans un système de modèles facilement personnalisables afin de se concentrer sur des données et des rapports simples et exploitables.
